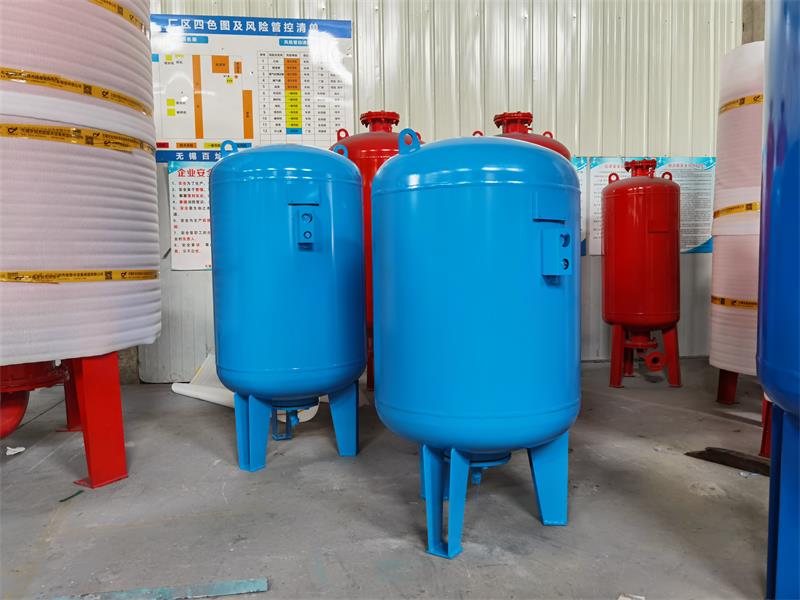

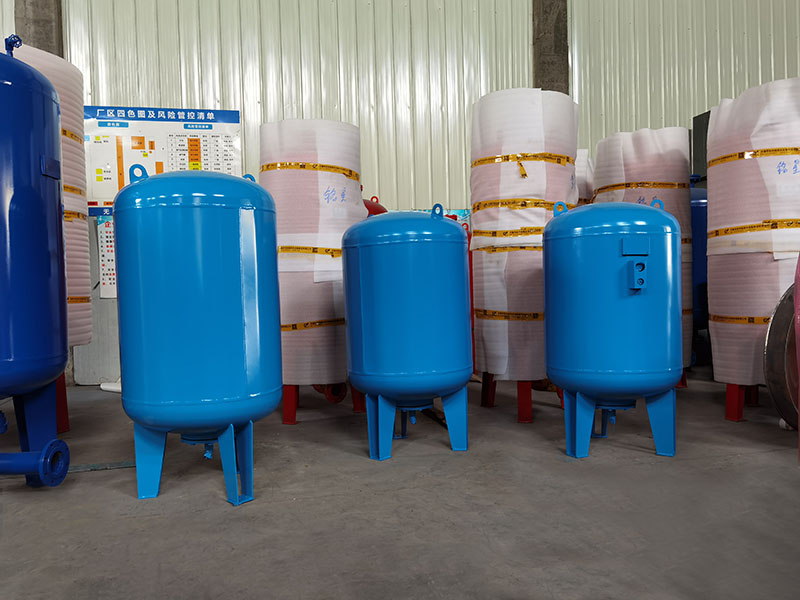

CFG系列產品是無錫創杰出品的一款高品質膨脹罐，設計、制造、檢驗完全按照GB150-2011
標準及 TSG21-2016 規程。產品已經通過了以下資質認證：中國特種設備許可 D 類、涉水衛
生安全許可、簡單壓力容器許可。

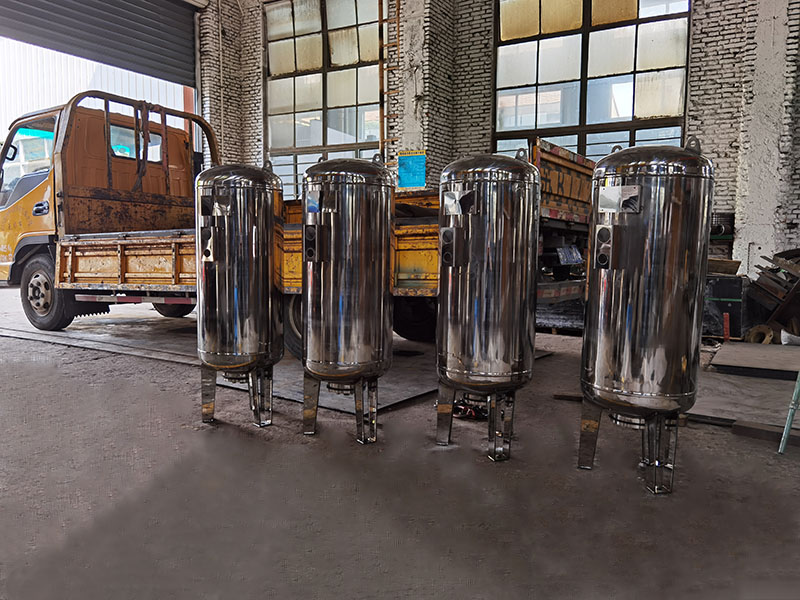

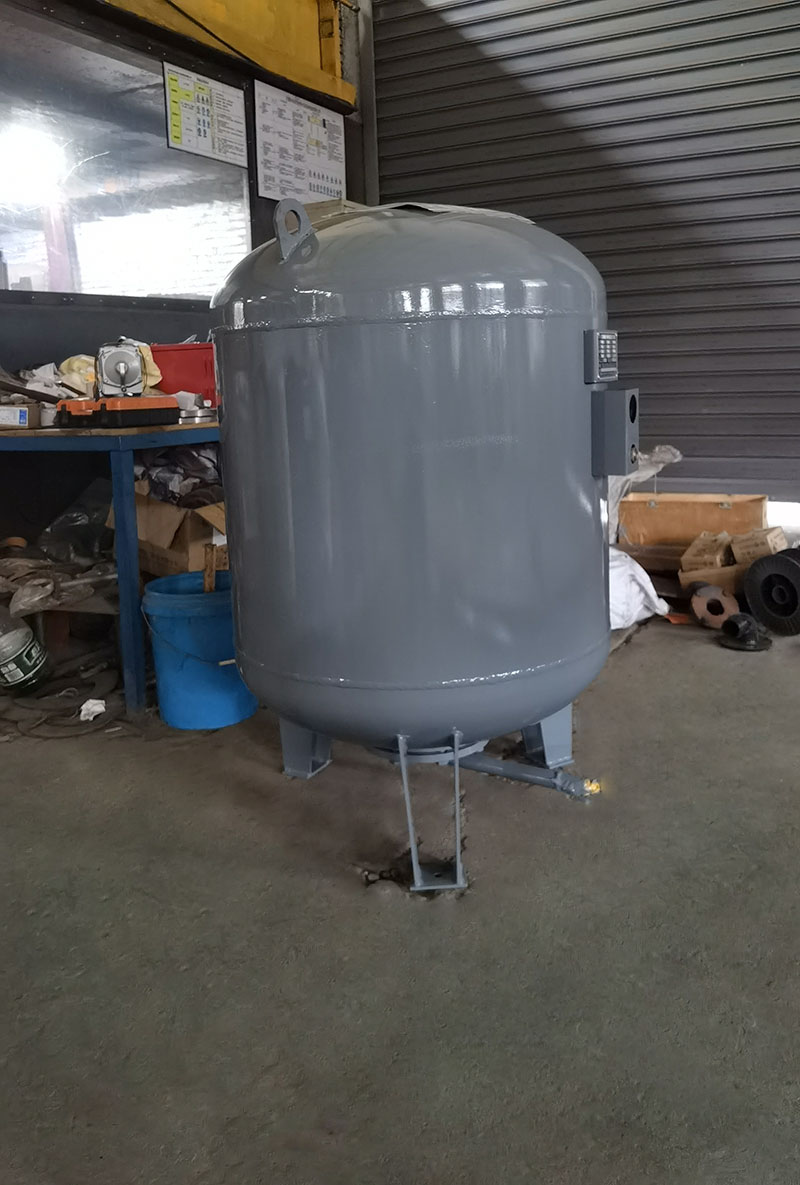

罐體采用碳鋼、304 不銹鋼、316 不銹鋼等材質鋼板加工制作。接口一般采用 304 不銹鋼絲
扣接口（法蘭接口須訂貨前說明）。罐內核心部件采用高品質橡膠氣囊，材質一般為天然橡
膠、丁基橡膠、三元乙丙橡膠等。完全符合供水衛生標準?？蛇x容積有 50L~10000L 不等。
工作溫度在-10°C~100°C，一般預充壓力在 0.2mpa—0.75mpa 之間（可根據實際壓力在出
廠時作出相應的調整，用戶訂貨時可向我司說明，如無說明，一般默認為 0.4mpa）。安裝方
式一般為立式（如需臥式請在訂貨前另外咨詢）。常規產品工作壓力在 0.6~2.5mpa（如有特
殊要求請與我司聯系）。
CFG 系列膨脹罐是由一個隔膜將氣體與系統水分成兩部分的密閉式容器；它運用于供暖及
空調水密閉系統中吸收加熱時的膨脹的水量，平衡系統水量及壓力。系統冷卻時，系統水未
進入膨脹罐，預充空氣的壓力將隔膜壓縮（見圖 1）；當系統水溫升高時，壓力增大，水壓
高于預充氣體壓力，加熱膨脹的水進入膨脹罐（圖 2）；當系統再次冷卻時，預充空氣的壓
力將隔膜壓縮，系統水從膨脹罐內排出（圖 3）。

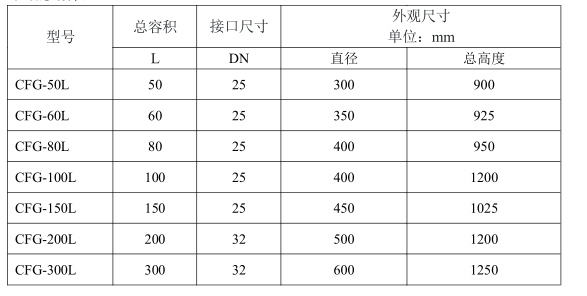

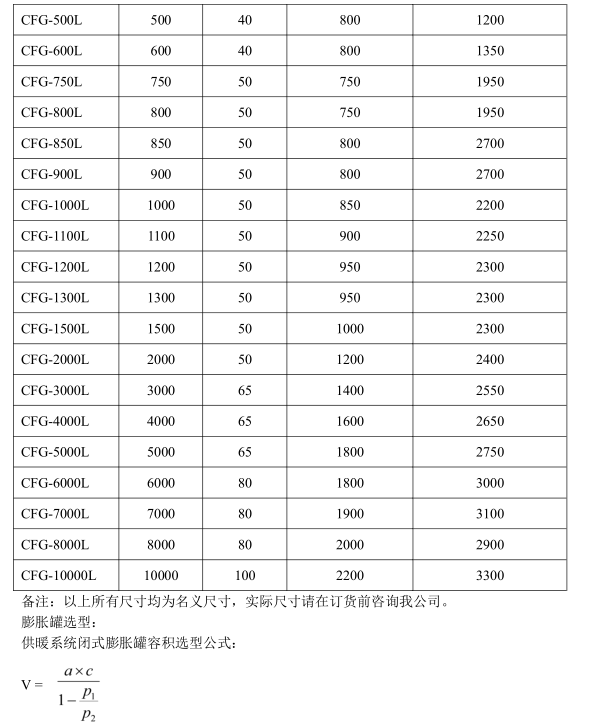

產品參數表
其中：V=膨脹罐選型容積
C=系統總水量
a=水加熱膨脹系數，根據最高水溫和最低水溫的差值計算
P1=起始壓力（bar):由膨脹罐安裝位置的系統靜止壓力+0.3bar+大氣壓力（1bar)。
（一般是膨脹罐預充壓力+1bar)
P2=最終壓力（bar):由系統運行時的最大壓力（即安全閥設定壓力）+大氣壓力（1bar)。

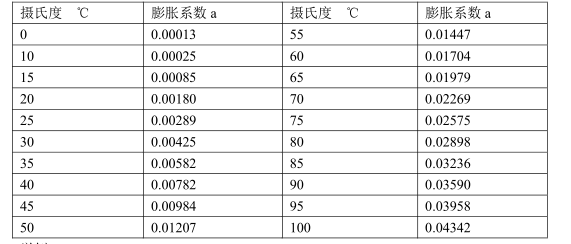

不同溫度下的水膨脹系數見下表:
舉例：
計算一個供暖系統所需膨脹罐容積
C=系統總水量=2000L
起始壓力=2bar
最終壓力=3.5bar
最低水溫 20℃，最高溫度 90℃
按此計算：
查詢水膨脹系數，最低水溫時是 0.00180，最高溫度時是 0.03590，
差值 0.03590-0.00180=0.0341，即 a=0.0341
P1=2bar+0.3bar+1bar=3.3bar
P2=3.5bar+1bar=4.5bar
因此：v=（0.0341×2000）/1-（3.3 / 4.5）=255.75L
所以，選擇 CFG-300L 膨脹罐
